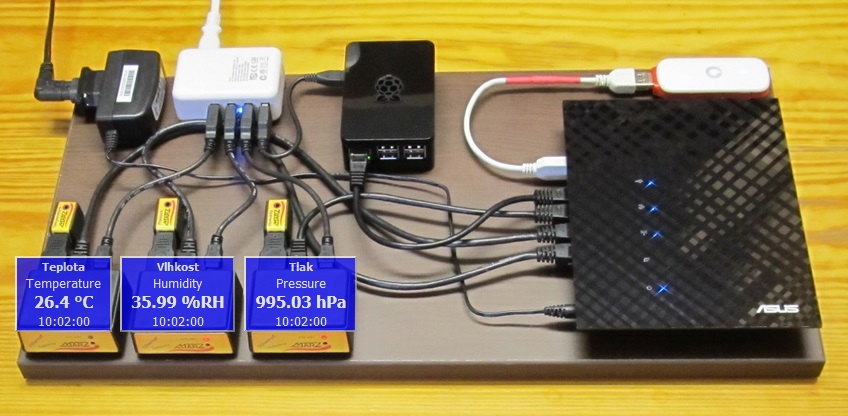

| Referenční systém "Prostředí" - reálné foto systému v pozadí webového rozhraní |
Referenční systém "Prostředí" patří mezi ukázkové systémy, které mají vlastní internetové připojení k SensorFor Cloud serveru. Poskytovatelem internetového připojení je společnost Vodafone. Do jejich sítě se systém připojuje pomocí USB modemu s paušální sim kartou a tarifem 500MB za 89Kč (při třech měřících zařízeních a vzorkovací periodě 1min je kapacita tarifu plně využita). Vodafone modem je vložen do 3G/4G routeru ASUS RT-N14U, který zprostředkovává přístup do Internetu ostatním zařízením systému "Prostředí". Měřící část systému je tvořena zařízeními SC1-TM1, SC3-BP1 a SC4-HM1, která provádí měření teploty, tlaku a vlhkosti a prostřednictvím ethernetové brány NT3-AB4 přenáší měřené hodnoty do internetové brány Raspberry PI. Odtud se pak vzorkované hodnoty teploty, tlaku a vlhkosti přenášejí přímo na SensorFor Cloud server, kde jsou k dispozici pro uživatelskou vizualizaci nebo pro další zpracování buď samotným uživatelem nebo libovolným autonomním systémem.
Pokud máte zájem o názornou ukázku systému "Prostředí" přímo u Vás doma nebo ve firmě, kontaktujte nás ZDE. Systém běží aktuálně už cca 1 rok s měřící periodou 1min, pro názorné ukázky vizualizace je tedy nashromážděn poměrně velký soubor dat.
 |
|---|

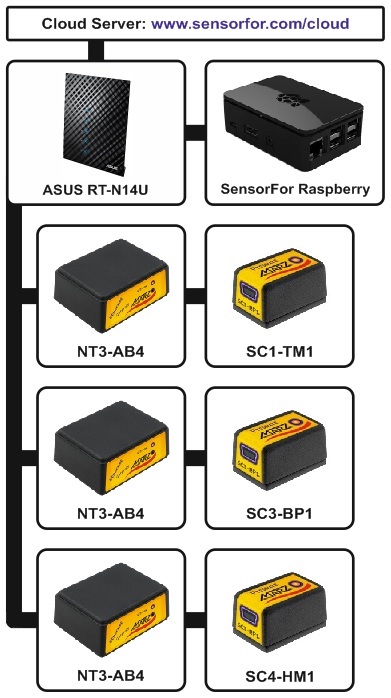

| Referenční systém "Prostředí" - blokové schéma systému |
